Шестерня, колесо зубчатое фартука станка 16к20, чертеж 16б20п-061-442

Главная / Запчасти для станков токарной группы

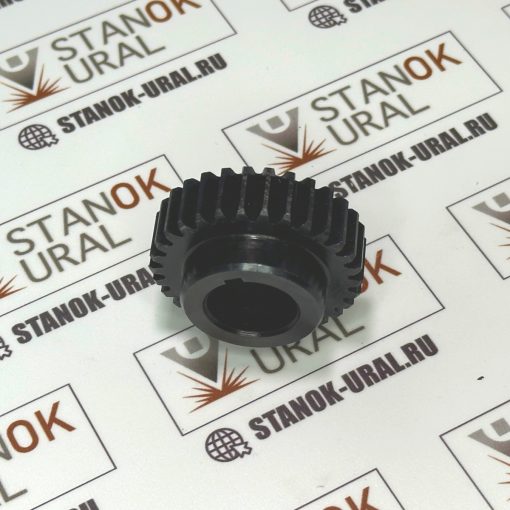

Шестерня вала ходового фартука токарного станка 16б20п 061 441
Шестерня вала ходового фартука токарного станка 16б20п 061 441
Шестерня вала ходового фартука токарного станка 16б20п 061 441
Шестерня вала ходового фартука токарного станка 16б20п 061 441
Шестерня вала ходового фартука токарного станка 16б20п 061 441
Шестерня вала ходового фартука токарного станка 16б20п 061 441

1.850 ₽

Шестерня, колесо зубчатое фартука станка 16к20, чертеж 16б20п-061-442

Артикул: 18157 Категории: Акции, Запчасти для станков токарной группы, - 16К20, 16К25
Каталог
  • Закалка ТВЧ (1)
  • Запчасти для станков токарной группы (131)
    • - 16К20, 16К25 (47)
    • - 1А616 (4)
    • - 1К62, 1К625 (43)
    • - 1К62Д, 1К625Д (1)
    • - 1М63, 163 (35)
    • - ФТ11, 16б25п (1)
  • Запчасти для станков фрезерной группы (43)
  • Фрикционные валы в сборе (7)
  • Лазерная наплавка (6)
  • Запчасти для станков сверлильной группы (10)
  • Муфты электромагнитные (5)
  • Наше производство (9)
  • Примеры наших работ (6)
  • Ремонт планетарных редукторов спец. техники (4)
  • Фрикционные диски (11)
  • Акции (187)
  • Станочная оснастка (1)
    • Оснастка для токарных станков 1м63 1н63 163 (1)
  • Описание

Шестерня, колесо зубчатое фартука станка 16к20, чертеж 16б20п-061-442

Шестерня, Колесо зубчатое 16б20п-061-442
Технические характеристики Значение
Модуль 1,5
Число зубьев 30
Исходный контур Гост 3058-54
Зацепляется с деталью 16б20п-061-440
Посадочное отверстие под шпонку призматическую  D х (D + t2) х; b ——20 х 21,8 х 4
Длина общей нормали 16,13
Материал Сталь 40х ГОСТ4543-61
Термообработка ТВЧ зубьев
Твердость зубьев 48-52 HRC
Краткое описание
Шестерня фартука токарного станка 16к20. Изготовлена на токарном, зубодолбёжном станке. Паз под шпонку изготовлен по комплексному калибру и проверена кмд (1 класс).
