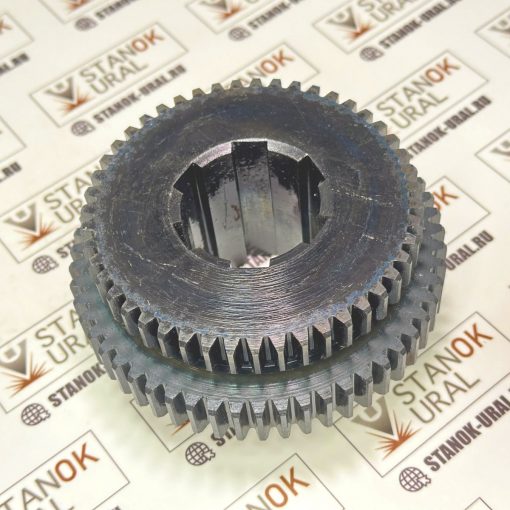

Шестерня, колесо зубчатое, подвижная 3 оси коробки скоростей токарного станка 1к62. Чертеж 1к62-02-107
| Шестерня, Колесо зубчатое 1к62-02-107 | |
| Технические характеристики | Значение |
| Модуль | 2,25 |
| Число зубьев | 47, 55, 38 |
| Исходный контур | Гост 13755-81 |
| Сопряженное колесо | 1к62-02-123; 1к62-02-124; 1к62-02-122 |
| Посадочное отверстие | шлицевое по ГОСТ 1139-65 Д6 х 45 х50 х12 (количество шлицов 6, ширина впадины шлица 12мм) |
| Длина общей нормали | 38,01; 44,91; 31,19 |
| Материал | Сталь 40х ГОСТ4543-71 |
| Термообработка | ТВЧ зубьев |
| Твердость зубьев | 48-52 HRC |
| Краткое описание | |
| Шестерня 3 оси передней бабки, подвижная трёххвенцовая монолитная. Изготовлена на токарном, зубодолбёжном станке из цельного куска металла, что исключает проворот колеса зубчатого запрессованного на горячую посадку. Шлицы изготовлены по комплексному калибру. Закругление зубьев не производилось. | |
