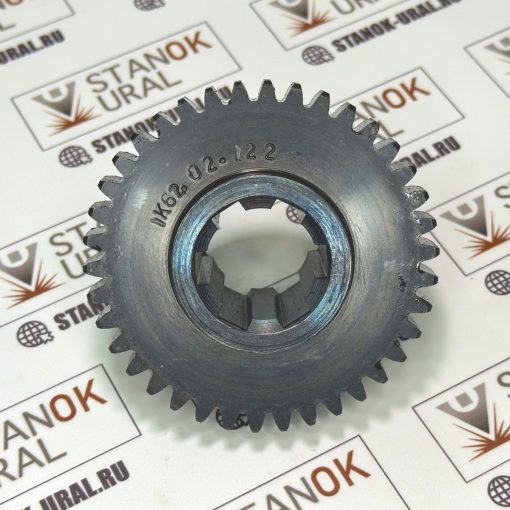

Шестерня вала 2 оси коробки скоростей токарного станка 1к62 чертеж 1к62-02-122
| Шестерня, Колесо зубчатое 1к62-02-122 | |
| Технические характеристики | Значение |
| Модуль | 2,25 |
| Число зубьев | 38 |
| Исходный контур | Гост 13755-81 |
| Сопряженное колесо | 1к62-02-107; 1к62-02-121 |
| Посадочное отверстие | шлицевое по ГОСТ 1139-55 Д6 х 28 х32 х8 (количество шлицов 6, ширина впадины шлица 8мм) |
| Длина общей нормали | 31,09 |
| Материал | Сталь 40х ГОСТ 4543-71 |
| Термообработка | ТВЧ зубьев |
| Твердость зубьев | 48-54 HRC |
| Краткое описание | |
| Шестерня 2 оси передней бабки станка 1к62 и его модификаций. Изготовлена на токарном, зубодолбёжном станке. Шлицы изготовлены по комплексному калибру. Закругление зубьев не производилось. | |
