Шлицефрезерный станок 5350А
Основные параметры
| Наименование параметра | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 и ГОСТ 659-78 | Н |
| Наибольший модуль фрезерования, мм | 6 |
| Высота центров, мм | 250 |
| Наибольший диаметр фрезерования, мм | 150 |
| Наибольший диаметр изделия над станиной, мм | 500 |
| Диапазон расстояний между осями изделия и фрезы, мм | 40-140 |
| Расстояние между центрами, мм | 1000 |
| Наибольшая длина фрезерования, мм | 675, 925, 1425, 1925 |
| Количество нарезаемых шлицев (зубьев) | 4-36 |
| Наибольший диаметр фрезы, мм | 140 |
Предназначен для фрезерования на валах прямых прямобочных и эвольвентных шлицев, а также зубьев шестерен, выполненных заодно с валом.
Фрезерование шлицев и зубьев шестерен производится червячной шлицевой фрезой по методу обкатывания, аналогично нарезанию зубьев на зубофрезерных станках.

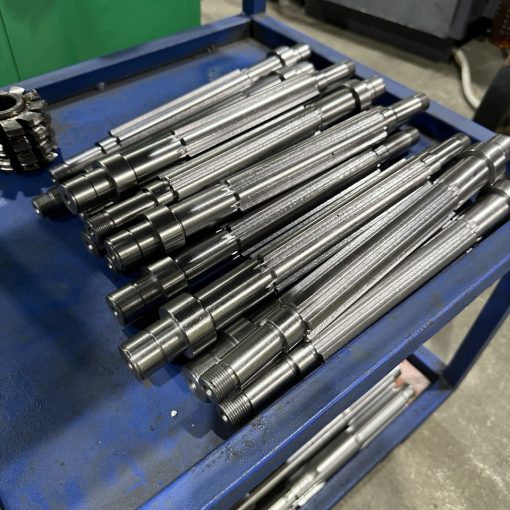

На нашем предприятии этот станок используется для изготовления шлицевых прямобочных валов, вал-шестерней, имеющих различные формы и конфигурации для применения в последующем в коробках станках и других конструкциях. Шлицевые прямобочные соединения валов изготавливается по ГОСТу 1139-58 и могут быть с центрированием по внутреннему диаметру впадин шлицев, или с центрированием по наружному диаметру шлицев. Применяются различные червячные шлицевые фрезы по Госту8027-86 и червячные модульные фрезы по госту9324-80.
Имеется постоянно пополняемый набор основных червячных фрез. Так же на нашем предприятии производим заточку этих фрез. Валы, требующие дальнейшую закалку, термобработку так же обрабатываются на станке ТВЧ нашего предприятия.
Будем рады поработать на этом станке для Ваших заказов, возможно так же применение червячных фрез эвольвентного, и не стандартного профиля.
