Наименьший и наибольший диаметр обрабатываемого изделия с наружным зацеплением в мм |
50—500 |
|
Наибольший диаметр обрабатываемого изделия с внутренним зацеплением в мм |
200 |
|
Наименьшее и наибольшее число зубьев обрабатываемых изделий |
10-160 |
|
Наименьший и наибольший обрабатываемый модуль в мм |
2-8 |
|
Наибольший угол спирали обрабатываемых зубьев в градусах |
35 |
|
Наибольшее перемещение суппорта инструментальной бабки в мм: |
|
|
от руки |
360 |
|
гидравлически |
140 |
|
Угол поворота головки инструментальной бабки в градусах: |
|
|
вверх |
20 |
|
вниз |
30 |
|
Наибольшее перемещение стола в мм |
360 |
|
Угол поворота стола в обе стороны от нулевого положения в градусах |
35 |
|
Наименьшее и наибольшее расстояние от плоскости обработки до стола в мм |
80—440 |
|
Пределы чисел оборотов пальцевой конической фрезы в минуту |
1000—2500 |
|
Время обработки одного зуба в секундах |
1—6 |
|
Суммарная мощность электродвигателей в квт |
3,825 |
|
Габариты станка (длина X ширина X высота) в мм |
1820Х1500Х1800 |
|
Вес станка в кг |
3600 |

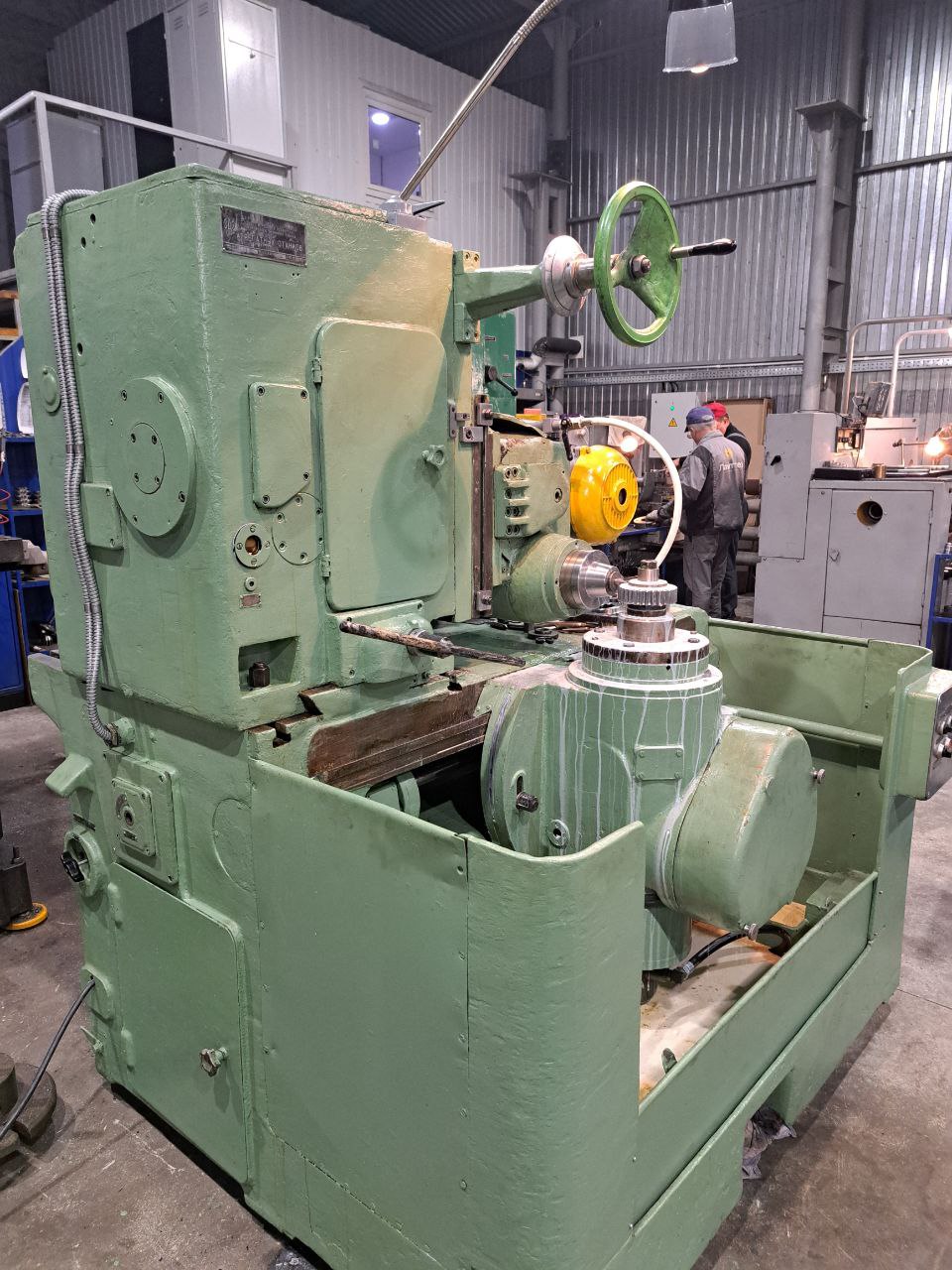

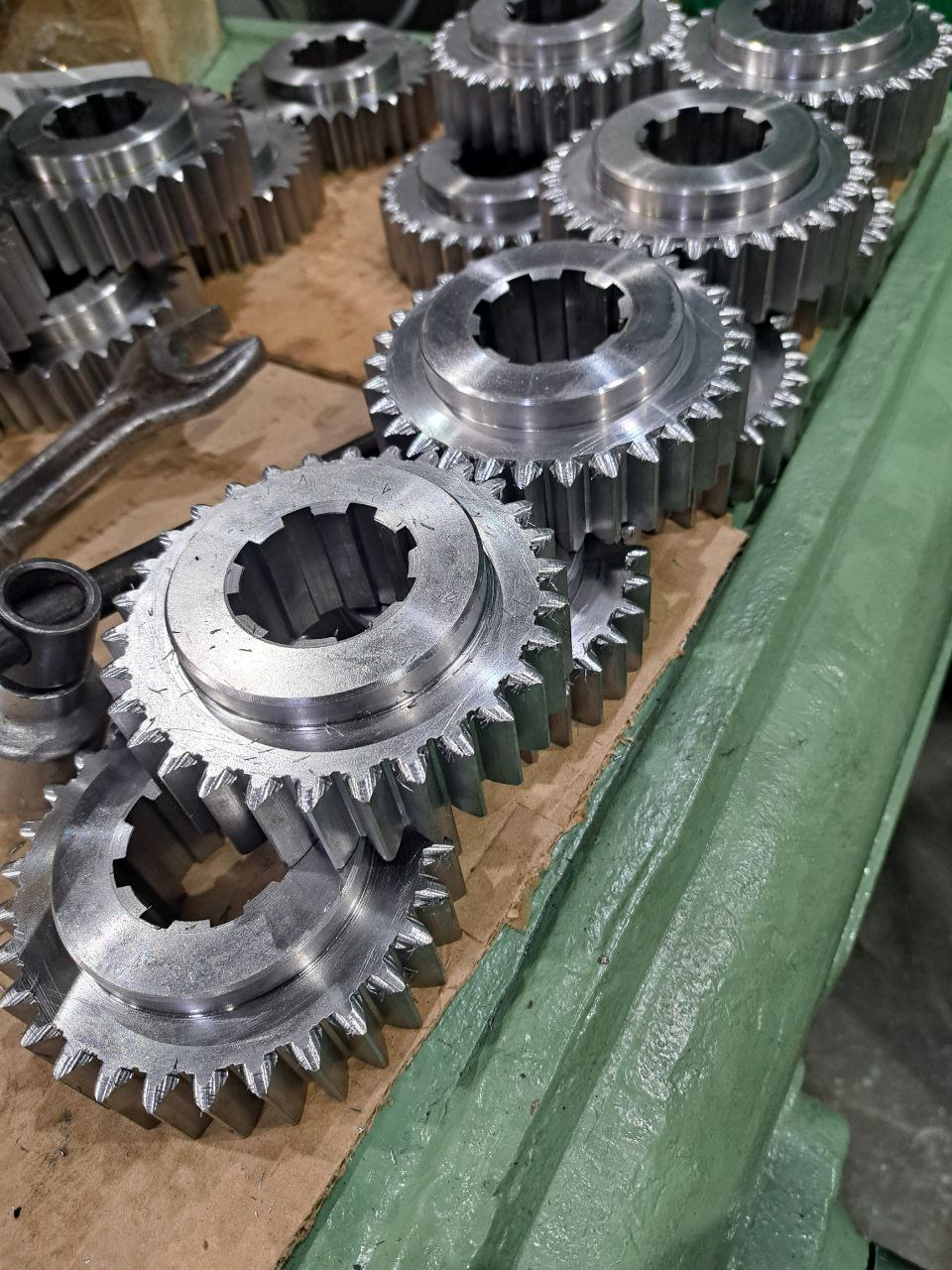

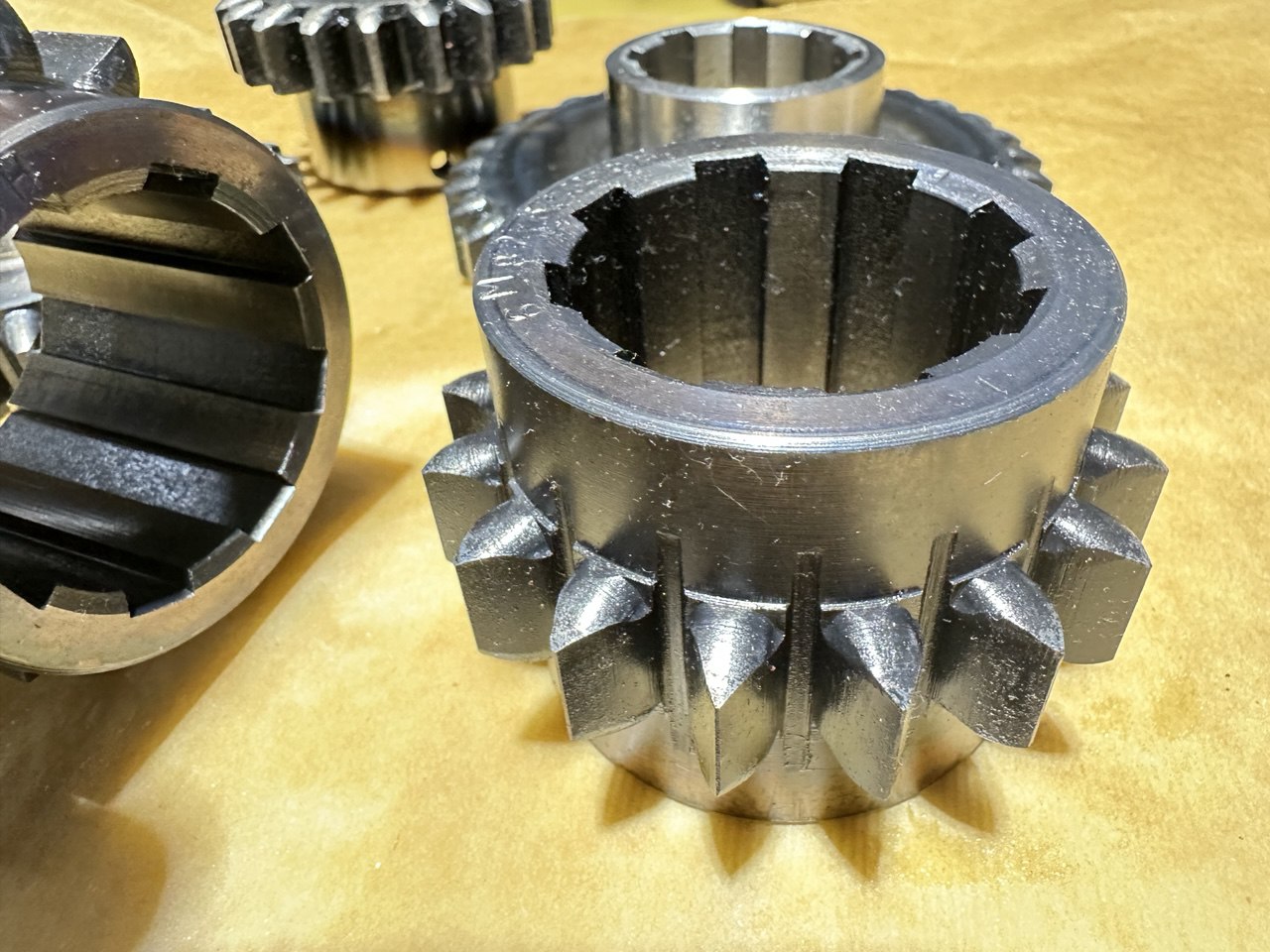

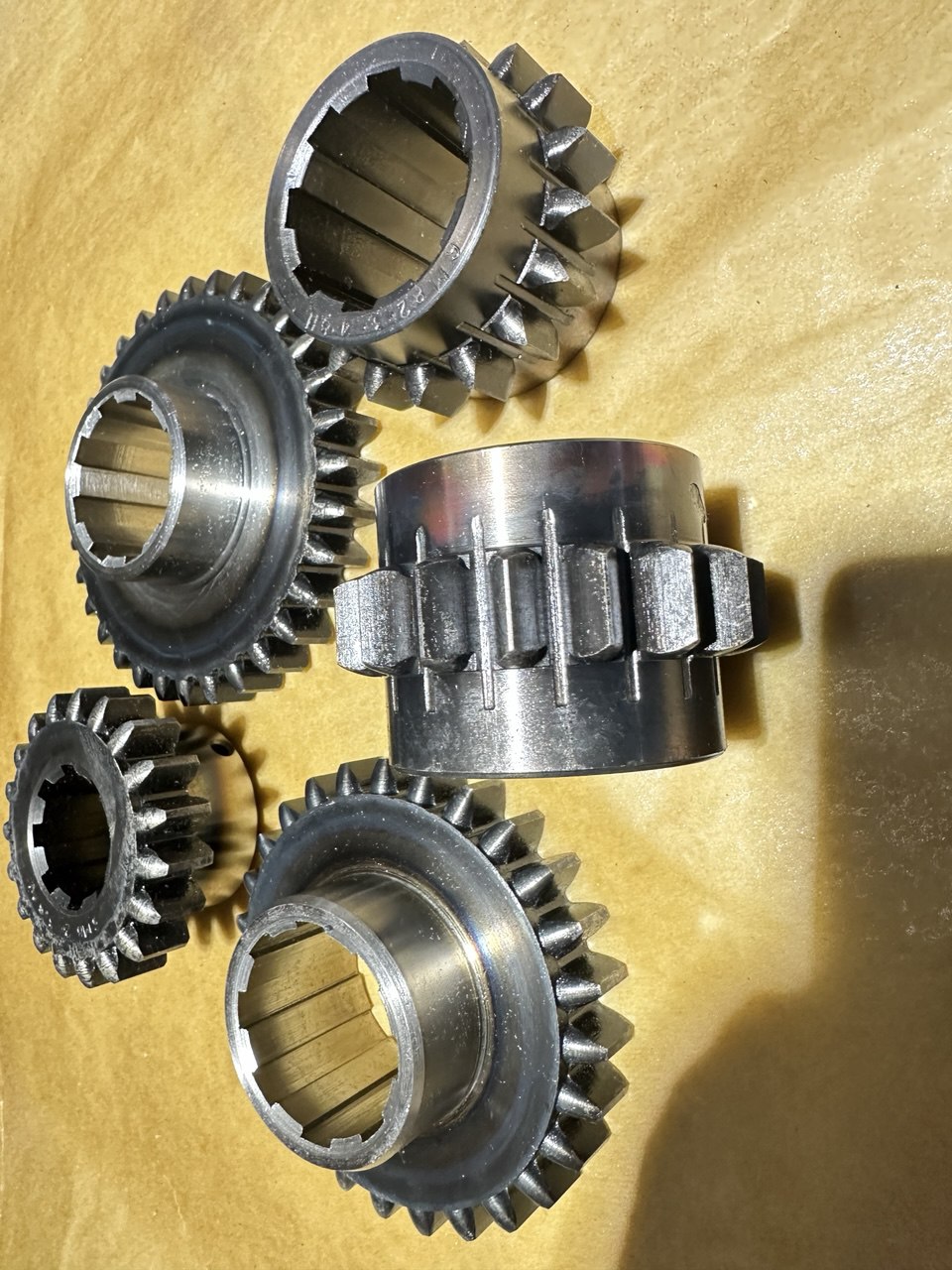

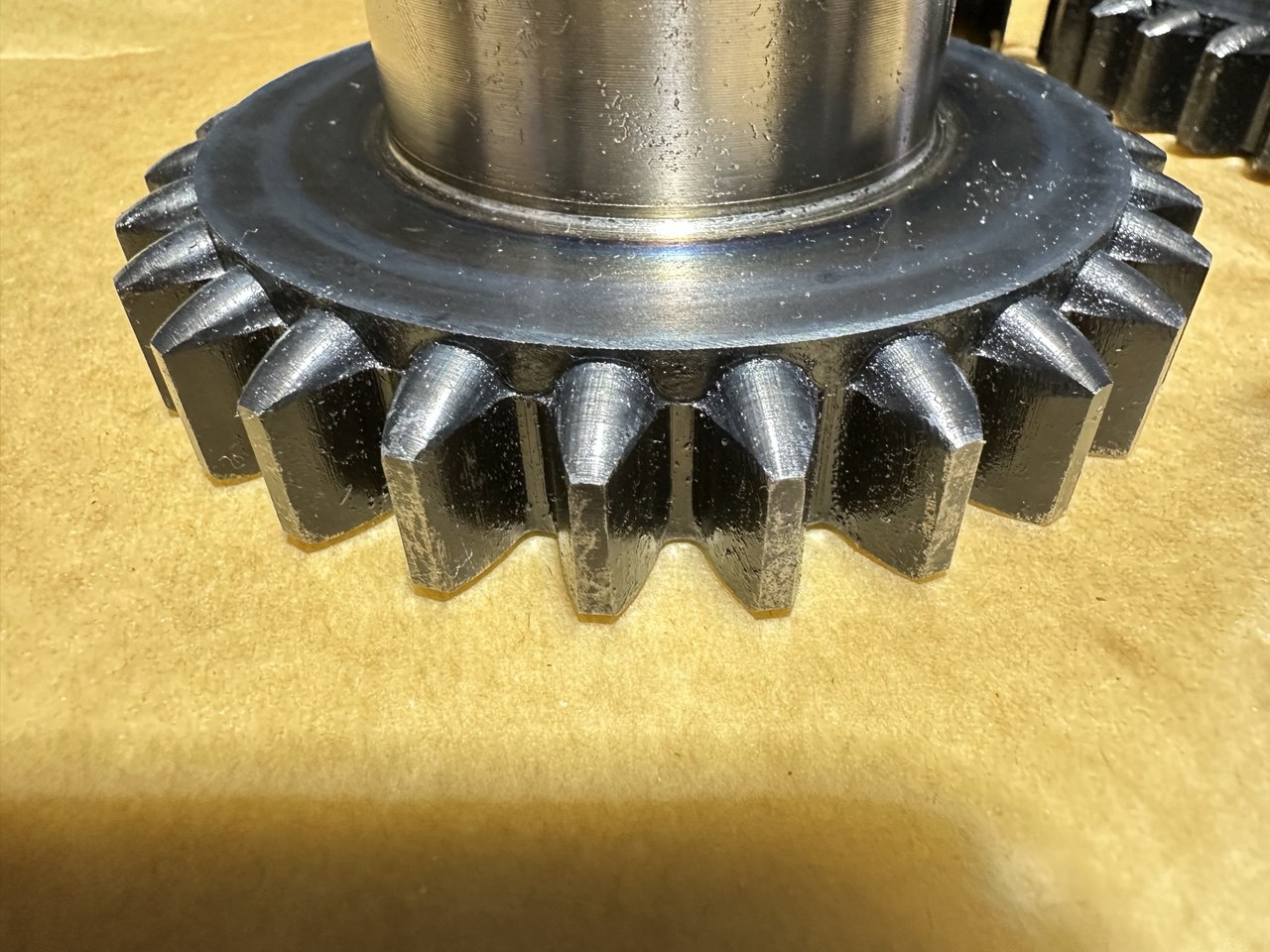

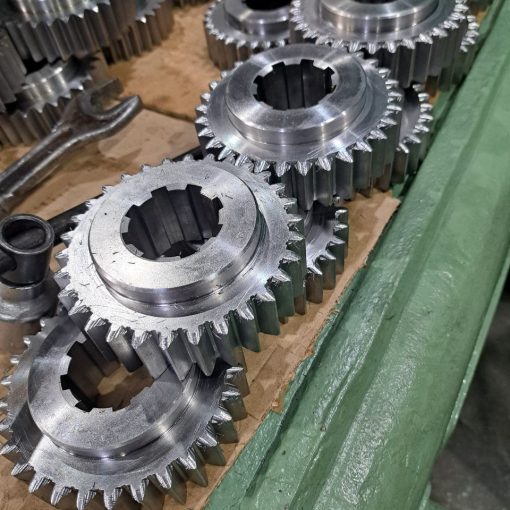

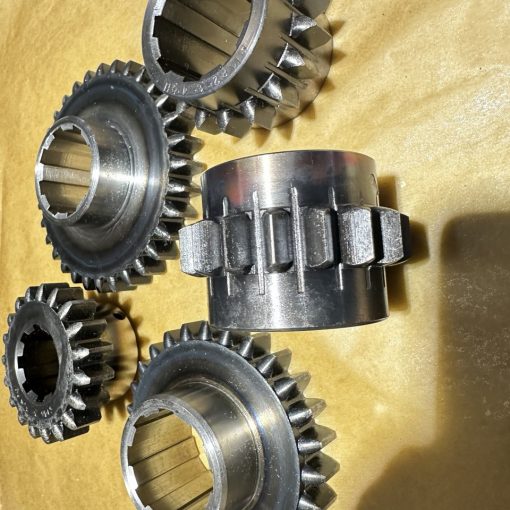

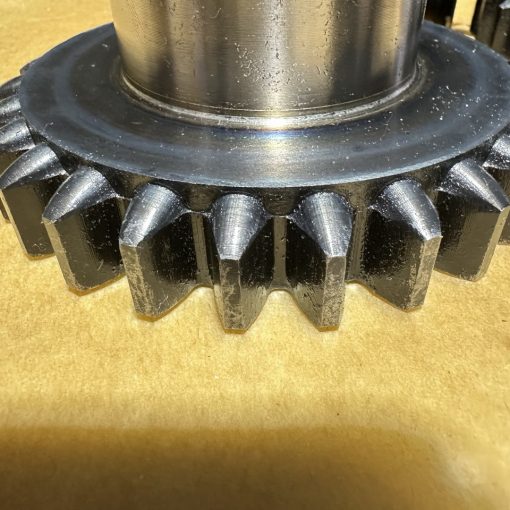

Станок предназначен для закругления торцов зубьев цилиндрических колес наружного и внутреннего зацепления с прямым и винтовым зубьями. Станок может быть использован для снятия фасок и заусенцев с торца зубьев.
Станок работает по принципу обкатки.
